Základ těsnění odstředivého čerpadla: Mechanické mytí těsnění
Outletová recyklace
Vedení spojující výstup čerpadla s ucpávkou. Vysokotlaká kapalina (proplachovací kapalina) na výstupu čerpadla vstupuje do ucpávky v blízkosti koncového čela mechanické ucpávky, aby propláchla koncové čelo, a poté cirkuluje skrz ucpávku do těla čerpadla. Tato technika představuje pro personál údržby několik problémů:
1) Pokud kapalina obsahuje pevné látky (což většina kapalin má), odstředivá činnost oběžného kola soustředí pevné látky na vnitřní průměr spirály čerpadla a je to tato špinavá kapalina, která je recirkulována do ucpávky. Netřeba dodávat, že to nepřispěje ke spolehlivému použití mechanických ucpávek, protože pevné částice se budou chovat jako „pískovače“, zaříznou se do těsnicí plochy překrytí a ucpou součásti kluzného těsnění.
2) Když pevné látky procházejí úzkými mezerami, opotřebitelné kroužky čerpadla, kritické tolerance a těsně přiléhající pouzdra se rychle opotřebují.
Jediným legitimním použitím tohoto proplachování je natlakování ucpávky, aby se zabránilo odpařování kapaliny. Při použití této metody v horkovodních aplikacích buďte opatrní, zejména pokud je v recirkulačním potrubí instalován výměník tepla. Únik horké vody nebo páry v jakékoli přípojce může být nebezpečný pro kohokoli v okolí, přičemž pevné látky mohou také ucpat výměník tepla.
Při použití tohoto potrubí k natlakování ucpávky je třeba mít na paměti následující body:
1) Nainstalujte těsně přiléhající pouzdro (tj. hrdlo pouzdro) na dno ucpávky s vůlí 0.002 palce/palec (0,002 mm/mm) průměru hřídele.
2) Pokud se k utěsnění používá kovový vlnovec, ujistěte se, že je struna odstraněna z přeplátované těsnicí plochy a tenkého plechu.
3) Pokud je použit správně nainstalovaný vyvážený O-kroužek (což by mělo být provedeno), těsnicí produkt nebude mezi těsnicími plochami blikat, pokud je tlak ucpávky alespoň o jednu atmosféru vyšší než tlak odpařování kapaliny. Výstupní recirkulační potrubí by mělo být schopno zaručit tento tlakový rozdíl.
Recirkulace sání
Vedení spojené mezi sáním čerpadla a dnem ucpávky nebo ucpávky. Mnoho čerpadel má již v sacím vstupu armaturu pro montáž sacího měřidla. Pokud však není k dispozici rozhraní sacího recirkulačního potrubí a stěna potrubí není dostatečně silná pro vrtání a závitování, lze na potrubí nebo přírubu potrubí nainstalovat rozhraní.
Tlak ucpávky je téměř vždy vyšší než sací tlak čerpadla. Kapalina za oběžným kolem bude cirkulovat přes ucpávku do vstupu čerpadla. Tato kapalina byla odstředěna oběžným kolem a výsledkem je, že kapalina v ucpávce je mnohem čistší než kapalina čerpaná. V mnoha případech se lze vyhnout zavádění čistých kapalin a ředění procesních kapalin.
Tato regulace prostředí je velmi účinná v konstrukcích čerpadel s uzavřeným oběžným kolem au konstrukcí s otevřeným oběžným kolem, které jsou nastaveny směrem ke spirále čerpadla spíše než k zadní desce, jako jsou čerpadla Duriron.
Mytí
Při jedné atmosféře (15 psi./1 bar) nad tlakem ucpávky se do ucpávky přes regulační ventil přivádí čistá kapalina zvenčí. Kapalina by měla být přiváděna ze spodní části ucpávky, aby bylo zajištěno důkladné čištění. Všechny tyto kapaliny končí ve vašem produktu.
Pokud používáte vyvážený O-kroužek, je potřeba pouze dostatečné množství kapaliny k odstranění pevných částic, které mohou bránit pohybu těsnění. Pro zajištění chlazení není potřeba žádná další kapalina, protože těsnění váhy nevytváří dostatek tepla, které by způsobilo problémy ve většině aplikací.
U pružinových mechanických ucpávek ponořených do kapaliny je zapotřebí pouze 1 až 2 galony (4 až 8 litrů/hodinu) propláchnutí za hodinu. Poznámka: Toto je máchání za hodinu, ne za minutu. Pokud používáte vícepružinové provedení, poraďte se s výrobcem. Čisticí kapaliny mohou pocházet z následujících zdrojů:
1) Čistá voda
2) Kompatibilní kapalina
3) Rozpouštědlo
4) Načerpejte přísadu v produktu
5) Čistěte hotové výrobky, které nepoškodí suroviny
6) Do ucpávky čerpadla lze přidat aditivum, které bude umístěno za produktem
Pokud ke splachování používáte vodu z dílny, musíte být opatrní, jinak pevné částice ve splachovací vodě ucpou regulační ventil průtoku. Tlak vody v dílně se také mění v průběhu dne a v některých případech může být nižší než tlak v ucpávce čerpadla.
Distanční vložka nebo nárazník
Pokud jsou v jedné aplikaci použity dvě těsnění, je třeba mezi ně vstříknout kapalinu. Pokud je kapalina mezi těsněními vyšší než plnící tlak, nazýváme ji izolační kapalinou. Pokud je pod tlakem ucpávky, nazýváme ji vyrovnávací kapalinou. Kapaliny mohou být cirkulovány nuceným oběhem, čerpacími kroužky nebo konvekcí. Konkrétní použitá metoda bude určena tlakem, otáčkami čerpadla a velikostí hřídele. Všichni výrobci těsnění mají k dispozici tabulky, které vám poskytnou správný průvodce výběrem.
Pokud se rozhodnete použít systém nuceného oběhu, zajistěte, aby byla kapalina přiváděna ze spodní přípojky ucpávky a vypouštěna z horní přípojky. Toto uspořádání zajistí odvětrávání prostoru mezi těsněními a správné chlazení.
Nucená cirkulace je doporučená metoda pro všechny aplikace s vertikální hřídelí, ačkoli když kapalina cirkulující v těsnění změní rychlost na konvekčním připojení nádrže, může působit proti centrální poloze ucpávky a získat malý čerpací účinek. Vysvětlení tohoto principu vám poskytne místní distributor.

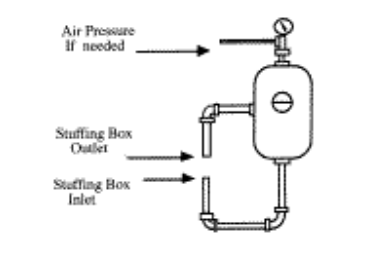

Mnoho z nejnovějších konstrukcí těsnění používá vestavěné čerpací kroužky pro zvýšení konvekce. Toto čerpadlové uspořádání je nezbytné, když se jako izolační kapalina používá olej. Obrázek níže ukazuje typický konvekční systém, který lze použít se dvěma vyváženými těsněními.
Voda je jednou z nejlepších izolačních nebo vyrovnávacích kapalin, protože má vysoké specifické teplo a dobrou elektrickou vodivost. Ropa je pravděpodobně jedna z nejhorších kvůli svému nízkému měrnému teplu a špatné elektrické vodivosti. Mějte to na paměti při výběru izolace nebo pufru pro těsnění.
Zvolený typ těsnění určí, zda musí být izolační kapalina udržována nad nebo pod tlakem ucpávky. V tomto případě jsou kolísání tlaku normální, proto by mělo být zvoleno obousměrné vyvážené těsnění, aby se eliminovaly jakékoli problémy, které mohou nastat při izolaci kapaliny nebo při změně tlaku v systému.
Ujistěte se, že konvekční nádrž nebo systém nuceného mazání jsou připojeny tak, že vstup je ve spodní části dvojitého těsnění a výstup je vyveden z horní části těsnění. Toto uspořádání umožní utěsnění výfuku a zajistí, že průchod bude naplněn kapalinou.
bunda (B)
Vysokoteplotní čerpadla mají chladicí/topný plášť nainstalovaný kolem ucpávky čerpadla. Pokud na čerpadle není nainstalovaný plášť, lze jej zakoupit u výrobce čerpadla nebo u dodavatele „po prodeji“.
Tajemství použití opláštěné ucpávky spočívá v instalaci tepelné objímky na dno ucpávky a poté „slepé uličky“ ucpávkové kapaliny. Slepé konce znamenají, že by nemělo být instalováno sací nebo výtlačné recirkulační potrubí. Jakýkoli materiál se špatnou tepelnou vodivostí může splňovat požadavky na pouzdro za předpokladu, že je kompatibilní s produktem čerpadla, který je utěsněn. Karbon je dobrá volba, protože na rozdíl od teflonu se změnou teploty příliš nemění velikost.
Malé množství kapaliny nebo páry skrz plášť může ovládat ucpávku v požadovaném teplotním rozsahu. V některých případech se používá studený teplonosný olej. Mějte na paměti, že plášť také zajišťuje chlazení ložiskové skříně a ucpávky.
Ujistěte se, že kapalina pláště neobsahuje vápník (tvrdá voda) ani nic, co by mohlo vytvořit film na vnitřní straně povrchu pláště a omezit přenos tepla. Pokud se setkáte s tímto problémem, můžete použít některé čisticí prostředky. Kondenzát je dobře opláštěná cirkulující kapalina s několika problémy.
Uhasit
Quench: Q rozhraní na ucpávce API.
1) Některé uzávěry těsnění mají za těsněním výfukový otvor nebo zhášecí přípojku pro řízení teploty utěsněné oblasti pomocí páry nebo jiných tekutin. Na vnější straně tohoto spojení jsou instalována těsně přiléhající pouzdra z uhlíku (nebo jakéhokoli jiného nejiskřivého materiálu) (škrticí pouzdra), aby byla zajištěna těsná vůle mezi ucpávkou a hřídelí.
2) Rafinérské aplikace používají quench cap a nazývají to API (American Petroleum Institute) cap.
Nyní, když znáte názvy šesti různých způsobů, pojďme se podívat, jak je použít v různých aplikacích těsnění:
Výstupní recirkulace
1) Může být použit k natlakování ucpávky, aby se zabránilo odpařování produktu.
2) Výměník tepla může být instalován v potrubí, ale pouze při běžícím čerpadle.
3) Do tohoto potrubí neinstalujte filtr, protože by se ucpal a omezil recirkulaci ucpávky.
4) Mnoho spotřebitelů nainstalovalo do recirkulačního potrubí zařízení typu „cyklón“. Tyto separátory se nikdy neprokázaly jako velmi účinné při odstraňování pevných látek z náplně.
Recirkulace sání
1) Vertikální čerpadlo odsává tímto potrubím.
2) Použijte vedení pro normální recirkulaci produktu a vyměňte kapalinu ucpávky za kapalinu čistší recirkulovanou za oběžným kolem.
3) Toto připojení poskytuje bezpečný způsob, jak vyprázdnit ucpávku před odstraněním těsnění.
Mytí
1) Nalijte čistou kapalinu do ucpávky, abyste odstranili pevné částice nebo jakékoli problémové kapaliny.
2) Opláchněte chladnější tekutinou, aby se ochladila teplejší tekutina.
3) Odstraňte kapaliny, které jsou citlivé na změny teploty a/nebo tlaku.
4) V aplikacích s dvojitým těsněním lze toto spojení použít pro křížové spojení ucpávky, čímž se vyrovná tlak v ucpávce.
Distanční vložka nebo nárazník
1) Zabraňte poklesu tlaku vnitřního těsnění.
2) Chraňte dynamické O-kroužky v aplikacích s etylenoxidem.
3) Kontrolujte teplotu těsnícího povrchu.
4) Třídění tlaku ve vysokotlakých aplikacích.
5) Udržujte vzduch nebo kyslík mimo těsnicí povrch.
6) Při použití s konvekčními nádržemi zjistěte netěsnosti vnitřního těsnění.
7) Při použití vnitřního těsnění k utěsnění nelubrikantu přeneste zatížení na vnější těsnění.
8) Toto je konvenční metoda těsnění plynu.
Bunda
1) Nejlepší způsob regulace teploty uvnitř ucpávky, když je čerpadlo vypnuté.
2) Ujistěte se, že není připojeno žádné sací nebo výstupní recirkulační potrubí.
Uhaste nebo vypusťte a vypusťte - přidejte pouzdro katastrofy
1) Pokud ložisko selže, pouzdro katastrofy ochrání těsnění před nárazem do vnitřku ucpávky. To je velmi důležitá vlastnost v aplikacích, kde může výrobek při přehřátí hořet nebo explodovat.
2) V případě větší poruchy těsnění ochrání kalová průchodka personál staveniště před zraněním (zabrání velkému úniku čerpacího média). Většinu netěsností lze připojit ke sběrné nádrži nebo polnímu odvodňovacímu potrubí přes odtokové rozhraní.
3) Omyjte pevný materiál na vnější straně těsnění, abyste zabránili opotřebení těsnění a „zavěšení“, když se těsnění pohybuje dopředu.
4) Smyjte toxické nebo korozivní výpary, které mohou unikat z těsnícího povrchu.
5) Kontrolujte teplotu utěsněné oblasti.
6) Jako záloha pro případ výpadku topného/chladícího pláště
